ОЧИСТНЫЕ СООРУЖЕНИЯ ПОВЕРХНОСТНОГО СТОКА АЗС

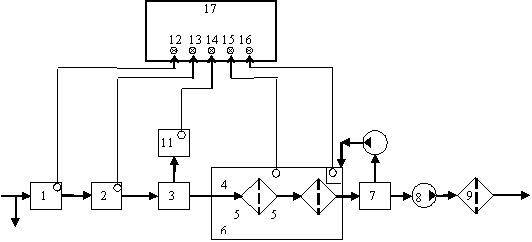

Аварийный перелив дождя предельной интенсивности

1 - аккумулирующая емкость;
2 - тонкослойный отстойник;
3 - коалесцентный сепаратор;
4 - блок фильтров;
5 - полиэфирный фильтр;
6 - фильтр из "Мегасорба";
7 - емкость чистой воды;
8 - дренажный насос;
9 - напорный фильтр из ГАУ;
10 - циркуляционный насос;
11 - нефтесборник;
12, 13, 14, 15, 16 - датчики уровня;
17 - пульт контроля и сигнализации;


Очистные сооружения для АЗС (ОС) обеспечивает снижение содержания ВВ и НП в сточных водах до сброса в водоисточники рыбохозяйственного назначения. В составе ОС предусмотрено 3 основных блока: блок аккумулирующей емкости (АЕ); блок грубой очистки (БГО) в составе отстойника с тонкослойным модулем и коалесцентного сепаратор ; блок тонкой очистки (БТО) в составе 3 фильтров с загрузкой из полиэфирного волокна, сорбента "Мегасорб" и гранулированного активированного угля (ГАУ). Предлагаются два варианта ОС - для АЗС с площадью водосбора до 5000 м2 в пересчете на асфальтобетонное покрытие (АЛМО.05) и площадью до 10000 м2 (АЛМО.10).

Блок аккумулирующих емкостей (АЕ), состоящий из одного или нескольких металлических модулей заданного типоразмера. Размеры и количество модулей аккумулирующей емкости определяются заданной величиной площадки водосбора на АЗС. В случае необходимости двух и более АЕ - они соединяются последовательно. В соответствии с НПБ 111-98 в АЕ постоянно находится слой воды высотой 500 мм. Максимальный уровень воды - 1800 мм. Внутреннее устройство АЕ организовано в соответствии с требованиями, предъявляемыми СНиП к проточным горизонтальным отстойникам. Трубопровод, по которому очищаемые стоки из АЕ поступают в блок грубой очистки, снабжен сорозадерживающим устройством.

Блок грубой очистки (БГО), внутри которого располагаются входной распределитель очищаемой воды по высоте и ширине блока, секция тонкослойного отстойника, секция коалесцентного сепаратора, секция нефтесборника, приспособления для установки датчиков уровня и дыхательного клапана, два герметично закрывающихся прямоугольных монтажных люка. В секции отстойника постоянно находится слой воды высотой 1600 мм, а в секции коалесцентного сепаратора слой воды и нефтепродуктов высотой 1500 мм.

Блок тонкой очистки (БТО), внутри которого располагаются два безнапорных фильтра и напорный фильтр с отсеком очищаемой воды, запорная арматура на трубопроводе выхода из напорного фильтра, дренажный (для напорного фильтра) и циркуляционный насосы, а также трубопроводы обвязки насосов и напорного фильтра. Система рециркуляции условно чистой воды надежно защищает негерметичный блок тонкой очистки Установки "МОЛ-ОРТОС" от возможного образования взрывоопасной паровоздушной смеси и существенно снижает неконтролируемый рост БПК в период засухи.

Все блоки оборудуются системами бесконтактного удаления из них осадков взвешенных веществ и агрегированных нефтепродуктов (тяжелых фракций) с грубодисперсной взвесью, а также удаления нефтепродуктов из нефтесборника.
